Persyaratan
Instalasi Listrik
1.) Persyaratan ini berlaku untuk semua instalasi arus kuat, baik mengenai perencanaan, pemasangan, pemeriksaan dan pengujian, pelayanan, pemeliharaan maupun pengawasannya.
Persyaratan umum instalasi listrik ini tidak berlaku untuk :
a) Bagian dari instalasi listrik dengan tegangan rendah yang hanya digunakan untuk menyalurkan berita dan isyarat.
b) Bagian dari instalasi listrik yang digunakan untuk keperluan telekomunikasi dan pelayanan kereta rel listrik.
c) Instalasi listrik dalam kapal laut, kapal terbang, kereta rel listrik, dan kendaraan lain yang digerakkan secara mekanik.
d) Instalasi listrik dibawah tanah dalam tambang.
e) Instalasi listrik dengan tegangan rendah yang tidak melebihi 25 volt dan dayanya tidak melebihi 100 watt.
2.) Ketentuan yang Terkait
Di samping Persyaratan Umum Instalasi Listrik ini, harus pula diperhatikan ketentuan yang terkait dengan dokumen berikut :
a) Undang undang no. 1 tahun 1970 tentang Keselamatan Kerja.
b) Undang-undang No. 15 tahun 1985 tentang Ketenagalistrikan.
c) Undang-undang No. 23 tahun 1997 tentang Pengelolaan Lingkungan Hidup.
d) Peraturan Pemerintah RI No. 10 tahun 1989 tentang Penyediaan dan Pemanfaatan Tenaga Listrik.
e) Peraturan Pemerintah No. 25 tahun 1995 tentang Usaha Penunjang
Tenaga Listrik.
f) Peraturan Menteri Pertambangan dan Energi No. 01.P/40/M.PE/1990 tentang Instalasi Ketenagalistrikan.
g) Peraturan Menteri Pertambangan dan Energi No. 02.P/0322/M.PE/1995
tentang Standardisasi, Sertifikasi dan Akreditasi dalam Lingkungan pertambangan dan energi
3.) Syarat-Syarat Instalasi Listrik
Di samping Persyaratan Umum Instalasi Listrik dan peraturan mengenai kelistrikan yang berlaku, harus diperhatikan pula syarat-syarat dalam pemasangan instalasi listrik, antara lain :
a) Syarat ekonomis
Instalasi listik harus dibuat sedemikian rupa sehingga harga keseluruhan dari instalasi itu mulai dari perencanaan, pemasangan dan pemeliharaannya semurah mungkin, kerugian daya listrik harus sekecil mungkin.
b) Syarat keamanan
Instalasi listrik harus dibuat sedemikian rupa, sehingga kemungkinan timbul kecelakaan sangat kecil. Aman dalam hal ini berarti tidak membahayakan jiwa manusia dan terjaminnya peralatan dan benda benda disekitarnya dari kerusakan akibat dari adanya gangguan seperti:
gangguan hubung singkat, tegangan lebih, beban lebih dan sebagainya.
c) Syarat keandalan (kelangsungan kerja)
Kelangsungan pengaliran arus listrik kepada konsumen harus terjamin secara baik. Jadi instalasi listrik harus direncana sedemikian rupa sehingga kemungkinan terputusnya atau terhentinya aliran listrik adalah sangat kecil.
4) Komponen Pokok Instalasi Listrik
Komponen pokok instalasi listrik adalah perlengkapan yang paling pokok dalam suatu rangkaian listrik. Komponen yang digunakan dalam pemasangan instalasi listrik banyak macam dan ragamnya. Namun, pada dasarnya komponen instalasi listrik dapat dikelompokan sebagai berikut:
a) Bahan penghantar listrik;
b) Bahan Isolasi (Isolator Rol);
c) Pipa Instalasi;
d) Kotak Sambung;
e) Sakelar;
f) Fitting;
g) Perlengkapan Bantu.
5) Penghantar Listrik
Penghantar atau kabel yang sering digunakan untuk instalasi listrik penerangan umumnya terbuat dari tembaga. Penghantar tembaga setengah keras (BCC ½ H = Bare Copper Conductor Half Hard) memiliki nilai tahanan jenis 0,0185 ohm mm²/m degangan tegangan tarik putus
kurang dari 41 kg/mm². sedangkan penghantar tambaga keras (BCCH = Bare Copper Conductor Hard), kekuatan tegangan tariknya 41 kg/mm². Pemuaian tembaga sebagai penghantar adalah dengan pertimbangan bahwa tembaga merupakan suatu bahan yang mempunyai daya hantar
yang baik setelah perak. Penghantar yang dibuat oleh pabrik yang dibuat oleh pabrik terdapat
beraneka ragamnya. Berdasarkan konstruksinya, penghantar diklasifikasikan sebagai berikut:
a) Penghantar pejal (solid); yaitu penghantar yang berbentuk kawat pejal yang berukuran sampai 10 mm². Tidak dibuat lebih besar lagi dengan maksud untuk memudahkan penggulungan maupun pemasangannya.
Gambar 1. Penghantar Pejal
b) Penghantar berlilit (stranded); penghantarnya terdiri dari beberapa urat kawat yang berlilit dengan ukuran 1 mm² – 500 mm².
Gambar 2. Penghantar Stranded
c. Penghantar serabut (fleksibel); banyak digunakan untuk tempat yang sulit dan sempit, alat-alat portabel, alat-alat ukur listrik
11 dan pada kendaraan bermotor. Ukuran kabel ini antara 0,5 mm² - 400 mm².
Gambar 3. Penghantar Serabut
d) Penghantar persegi (busbar); penampang penghantar ini berbentuk persegi empat yang biasanya digunakan pada PHB (Papan Hubung Bagi) sebagai rel-rel pembagi atau rel penghubung. Penghantar ini tidak berisolasi.
Gambar 4. Pengantar Persegi
Adapun bila ditinjau dari jumlah penghantar dalam satu kabel, penghantar dapat diklasifikasikan menjadi:
a) Penghantar simplex; ialah kabel yang dapat berfungsi untuk satu mecam penghantar saja (misal: untuk fasa atau netral saja). Contoh penghantar simplex ini antara lain: NYA 1,5 mm²; NYAF 2,5 mm² dan sebagainya.
b) Penghantar duplex; ialah kabel yang dapat menghantarkan dua aliran (dua fasa yang berbeda atau fasa dengan netral). Setiap penghantarnya diisolasi kemudian diikat menjadi satu menggunakan selubung. Penghantar jenis ini contohnya NYM 2x2,5 mm², NYY 2x2,5mm².
Maksud dan tujuan Persyaratan Umum Instalasi Listrik ini adalah untuk
terselenggaranya dengan baik instalasi listrik. Peraturan ini lebih diutamakan
pada keselamatan manusia ter
hadap bahaya sentuhan serta kejutan arus, keamanan instalasi listrik beserta perlengkapan
nya dan keamanan gedung serta isinya terhadap kebakaran akibat listrik.
hadap bahaya sentuhan serta kejutan arus, keamanan instalasi listrik beserta perlengkapan
nya dan keamanan gedung serta isinya terhadap kebakaran akibat listrik.
1.) Persyaratan ini berlaku untuk semua instalasi arus kuat, baik mengenai perencanaan, pemasangan, pemeriksaan dan pengujian, pelayanan, pemeliharaan maupun pengawasannya.
Persyaratan umum instalasi listrik ini tidak berlaku untuk :
a) Bagian dari instalasi listrik dengan tegangan rendah yang hanya digunakan untuk menyalurkan berita dan isyarat.
b) Bagian dari instalasi listrik yang digunakan untuk keperluan telekomunikasi dan pelayanan kereta rel listrik.
c) Instalasi listrik dalam kapal laut, kapal terbang, kereta rel listrik, dan kendaraan lain yang digerakkan secara mekanik.
d) Instalasi listrik dibawah tanah dalam tambang.
e) Instalasi listrik dengan tegangan rendah yang tidak melebihi 25 volt dan dayanya tidak melebihi 100 watt.
2.) Ketentuan yang Terkait
Di samping Persyaratan Umum Instalasi Listrik ini, harus pula diperhatikan ketentuan yang terkait dengan dokumen berikut :
a) Undang undang no. 1 tahun 1970 tentang Keselamatan Kerja.
b) Undang-undang No. 15 tahun 1985 tentang Ketenagalistrikan.
c) Undang-undang No. 23 tahun 1997 tentang Pengelolaan Lingkungan Hidup.
d) Peraturan Pemerintah RI No. 10 tahun 1989 tentang Penyediaan dan Pemanfaatan Tenaga Listrik.
e) Peraturan Pemerintah No. 25 tahun 1995 tentang Usaha Penunjang
Tenaga Listrik.
f) Peraturan Menteri Pertambangan dan Energi No. 01.P/40/M.PE/1990 tentang Instalasi Ketenagalistrikan.
g) Peraturan Menteri Pertambangan dan Energi No. 02.P/0322/M.PE/1995
tentang Standardisasi, Sertifikasi dan Akreditasi dalam Lingkungan pertambangan dan energi
3.) Syarat-Syarat Instalasi Listrik
Di samping Persyaratan Umum Instalasi Listrik dan peraturan mengenai kelistrikan yang berlaku, harus diperhatikan pula syarat-syarat dalam pemasangan instalasi listrik, antara lain :
a) Syarat ekonomis
Instalasi listik harus dibuat sedemikian rupa sehingga harga keseluruhan dari instalasi itu mulai dari perencanaan, pemasangan dan pemeliharaannya semurah mungkin, kerugian daya listrik harus sekecil mungkin.
b) Syarat keamanan
Instalasi listrik harus dibuat sedemikian rupa, sehingga kemungkinan timbul kecelakaan sangat kecil. Aman dalam hal ini berarti tidak membahayakan jiwa manusia dan terjaminnya peralatan dan benda benda disekitarnya dari kerusakan akibat dari adanya gangguan seperti:
gangguan hubung singkat, tegangan lebih, beban lebih dan sebagainya.
c) Syarat keandalan (kelangsungan kerja)
Kelangsungan pengaliran arus listrik kepada konsumen harus terjamin secara baik. Jadi instalasi listrik harus direncana sedemikian rupa sehingga kemungkinan terputusnya atau terhentinya aliran listrik adalah sangat kecil.
4) Komponen Pokok Instalasi Listrik
Komponen pokok instalasi listrik adalah perlengkapan yang paling pokok dalam suatu rangkaian listrik. Komponen yang digunakan dalam pemasangan instalasi listrik banyak macam dan ragamnya. Namun, pada dasarnya komponen instalasi listrik dapat dikelompokan sebagai berikut:
a) Bahan penghantar listrik;
b) Bahan Isolasi (Isolator Rol);
c) Pipa Instalasi;
d) Kotak Sambung;
e) Sakelar;
f) Fitting;
g) Perlengkapan Bantu.
5) Penghantar Listrik
Penghantar atau kabel yang sering digunakan untuk instalasi listrik penerangan umumnya terbuat dari tembaga. Penghantar tembaga setengah keras (BCC ½ H = Bare Copper Conductor Half Hard) memiliki nilai tahanan jenis 0,0185 ohm mm²/m degangan tegangan tarik putus
kurang dari 41 kg/mm². sedangkan penghantar tambaga keras (BCCH = Bare Copper Conductor Hard), kekuatan tegangan tariknya 41 kg/mm². Pemuaian tembaga sebagai penghantar adalah dengan pertimbangan bahwa tembaga merupakan suatu bahan yang mempunyai daya hantar
yang baik setelah perak. Penghantar yang dibuat oleh pabrik yang dibuat oleh pabrik terdapat
beraneka ragamnya. Berdasarkan konstruksinya, penghantar diklasifikasikan sebagai berikut:
a) Penghantar pejal (solid); yaitu penghantar yang berbentuk kawat pejal yang berukuran sampai 10 mm². Tidak dibuat lebih besar lagi dengan maksud untuk memudahkan penggulungan maupun pemasangannya.
Gambar 1. Penghantar Pejal
b) Penghantar berlilit (stranded); penghantarnya terdiri dari beberapa urat kawat yang berlilit dengan ukuran 1 mm² – 500 mm².
Gambar 2. Penghantar Strandedc. Penghantar serabut (fleksibel); banyak digunakan untuk tempat yang sulit dan sempit, alat-alat portabel, alat-alat ukur listrik
11 dan pada kendaraan bermotor. Ukuran kabel ini antara 0,5 mm² - 400 mm².
Gambar 3. Penghantar Serabut
d) Penghantar persegi (busbar); penampang penghantar ini berbentuk persegi empat yang biasanya digunakan pada PHB (Papan Hubung Bagi) sebagai rel-rel pembagi atau rel penghubung. Penghantar ini tidak berisolasi.
Gambar 4. Pengantar Persegi
Adapun bila ditinjau dari jumlah penghantar dalam satu kabel, penghantar dapat diklasifikasikan menjadi:
a) Penghantar simplex; ialah kabel yang dapat berfungsi untuk satu mecam penghantar saja (misal: untuk fasa atau netral saja). Contoh penghantar simplex ini antara lain: NYA 1,5 mm²; NYAF 2,5 mm² dan sebagainya.
b) Penghantar duplex; ialah kabel yang dapat menghantarkan dua aliran (dua fasa yang berbeda atau fasa dengan netral). Setiap penghantarnya diisolasi kemudian diikat menjadi satu menggunakan selubung. Penghantar jenis ini contohnya NYM 2x2,5 mm², NYY 2x2,5mm².

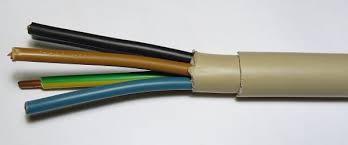

Gambar 5. Kabel NYM
c) Penghantar triplex; yaitu kabel dengan tiga pengantar yang dapat menghantarkan aliran 3 fasa (R, S dan T) atau fasa, netral dan arde. Contoh kabel jenis ini: NYM 3x2,5 mm², NYY 3x2,5 mm² dan sebagainya.
d) Penghantar quadruplex; kabel dengan empat penghantar untuk mengalirkan arus 3 fasa dan netral atau 3 fasa dan pentanahan. Susunan hantarannya ada yang pejal, berlilit ataupun serabut. Contoh penghantar quadruplex misalnya NYM 4x2,5 mm², NYMHY 4x2,5mm² dan sebagainya. Jenis penghantar yang paling banyak digunakan pada instalasi rumah tinggal yang dibangun permanen saat ini adalah kabel rumah NYA dan kabel NYM.
6) Bahan Isolasi (Isolator Rol)
Bahan isolasi atau isolator dibuat dari porselen atau bahan lain yang sedrajat. Misalnya PVC, dengan diameter yang besar ¾”. Pemasangan isolator ini harus kuat sehingga tidak ada gaya mekanis lebih pada hantaran yang ditunjang. Untuk instalasi dalam gedung, bahan ini sering disebut dengan rol isolator yang dipasang pada langit-langit bagian atas. Pemasangan rol isolator ini harus diatur sehingga jarak bebas antara hantaran-hantaran yang berlainan fasa tidak kurang dari tiga sentimeter, dan jarak antara titik-titik tumpunya tidak lebih dari 1 meter.
c) Penghantar triplex; yaitu kabel dengan tiga pengantar yang dapat menghantarkan aliran 3 fasa (R, S dan T) atau fasa, netral dan arde. Contoh kabel jenis ini: NYM 3x2,5 mm², NYY 3x2,5 mm² dan sebagainya.
d) Penghantar quadruplex; kabel dengan empat penghantar untuk mengalirkan arus 3 fasa dan netral atau 3 fasa dan pentanahan. Susunan hantarannya ada yang pejal, berlilit ataupun serabut. Contoh penghantar quadruplex misalnya NYM 4x2,5 mm², NYMHY 4x2,5mm² dan sebagainya. Jenis penghantar yang paling banyak digunakan pada instalasi rumah tinggal yang dibangun permanen saat ini adalah kabel rumah NYA dan kabel NYM.
6) Bahan Isolasi (Isolator Rol)
Bahan isolasi atau isolator dibuat dari porselen atau bahan lain yang sedrajat. Misalnya PVC, dengan diameter yang besar ¾”. Pemasangan isolator ini harus kuat sehingga tidak ada gaya mekanis lebih pada hantaran yang ditunjang. Untuk instalasi dalam gedung, bahan ini sering disebut dengan rol isolator yang dipasang pada langit-langit bagian atas. Pemasangan rol isolator ini harus diatur sehingga jarak bebas antara hantaran-hantaran yang berlainan fasa tidak kurang dari tiga sentimeter, dan jarak antara titik-titik tumpunya tidak lebih dari 1 meter.
Gambar 6a. Rol isolator.
Gambar 6b. Pemasangan rol isolator
7) Pipa Instalasi
Pipa instalasi berfungsi sebagai pelindung hantaran dan sekaligus perapi instalasi. Pipa instalasi dapat dibedakan menjadi tiga, yaitu pipa baja yang dicat meni (sering disebut pipa union); pipa PVC; pipa fleksibel. Di pasaran, pipa-pipa instalasi terdapat dalam potongan empat meter dengan diameter yang bervariasi. Syarat umum pipa instalasi ialah harus cukup tahan terhadap tekanan mekanis, tahan panas, dan lembab serta tidak menjalarkan api. Selain itu, permukaan luar maupun dalam pipa harus licin dan rata. Pemakaian pipa baja yang berada dalam jangkauan tangan dan dipasang terbuka harus ditanahkan dengan sempurna, kecuali pipa tersebut digunakan untuk menyelubungi kabel bersiolasi ganda, misal NYM. Tindakan ini dimaksudkan sebagai tindakan pengamanan terhadap kemungkinan kegagalan isolasi pada hantaran dalam pipa. Pada ujung bebas, pipa baja harus diberi selubung masuk (tule). Penggunaan pipa PVC memiliki beberapa keuntungan, antara lain:
a) Daya isolasi baik, sehingga mengurangi kemungkinan terjadinya
gangguan tanah;
b) Tahan terhadap hamoir semua bahan kimia, jadi tidak perlu di cat;
c) Tidak menjalarkan nyala api;
d) Mudah penggunaannya.
Kelemahan pipa PVC adalah tidak dapat digunakan pada suhu kerja normal 60°C. Selain itu, di tempat-tempat yang diperlukan, pipa PVC harus dilindungi dari kerusakan mekanis, misalnya pada tempat-tempat penembusan lantai. Pipa yang tidak ditanam dalam dinding harus ditanam dengan baik mengunakan klem yang sesuai dengan jarak antar klem tidak lebih dari satu meter untuk pemasangan lurus.
7) Pipa Instalasi
Pipa instalasi berfungsi sebagai pelindung hantaran dan sekaligus perapi instalasi. Pipa instalasi dapat dibedakan menjadi tiga, yaitu pipa baja yang dicat meni (sering disebut pipa union); pipa PVC; pipa fleksibel. Di pasaran, pipa-pipa instalasi terdapat dalam potongan empat meter dengan diameter yang bervariasi. Syarat umum pipa instalasi ialah harus cukup tahan terhadap tekanan mekanis, tahan panas, dan lembab serta tidak menjalarkan api. Selain itu, permukaan luar maupun dalam pipa harus licin dan rata. Pemakaian pipa baja yang berada dalam jangkauan tangan dan dipasang terbuka harus ditanahkan dengan sempurna, kecuali pipa tersebut digunakan untuk menyelubungi kabel bersiolasi ganda, misal NYM. Tindakan ini dimaksudkan sebagai tindakan pengamanan terhadap kemungkinan kegagalan isolasi pada hantaran dalam pipa. Pada ujung bebas, pipa baja harus diberi selubung masuk (tule). Penggunaan pipa PVC memiliki beberapa keuntungan, antara lain:
a) Daya isolasi baik, sehingga mengurangi kemungkinan terjadinya
gangguan tanah;
b) Tahan terhadap hamoir semua bahan kimia, jadi tidak perlu di cat;
c) Tidak menjalarkan nyala api;
d) Mudah penggunaannya.
Kelemahan pipa PVC adalah tidak dapat digunakan pada suhu kerja normal 60°C. Selain itu, di tempat-tempat yang diperlukan, pipa PVC harus dilindungi dari kerusakan mekanis, misalnya pada tempat-tempat penembusan lantai. Pipa yang tidak ditanam dalam dinding harus ditanam dengan baik mengunakan klem yang sesuai dengan jarak antar klem tidak lebih dari satu meter untuk pemasangan lurus.
8) Kotak Sambung
Penyambungan atau pencabangan hantaran listrik pada instalasi dengan pipa harus dilakukan dalam kotak sambung. Hal ini dimaksudkan untuk melindungi sambungan atau percabangan hantaran dari gangguan yang membahayakan. Pada umumnya bentuk sambungan yang digunakan pada kotak sambung ialah sambungan ekor babi (pig tail), kemudian
setiap sambungan ditutup dengan las dop setelah diisolasi. Selain itu, pada hantaran lurus memanjang perlu
Penyambungan atau pencabangan hantaran listrik pada instalasi dengan pipa harus dilakukan dalam kotak sambung. Hal ini dimaksudkan untuk melindungi sambungan atau percabangan hantaran dari gangguan yang membahayakan. Pada umumnya bentuk sambungan yang digunakan pada kotak sambung ialah sambungan ekor babi (pig tail), kemudian
setiap sambungan ditutup dengan las dop setelah diisolasi. Selain itu, pada hantaran lurus memanjang perlu
dipasang kotak sambung lurus (kotak tarik)
setiap panjang tertentu penarik kabel untuk memudahkan penarikan hantaran. Pada
kotak tarik ini apabila tidak terpaksa, hantaran tidak boleh dipotong kemudian
disambung lagi.
Macam-macam kotak sambung antara lain seperti terlihat pada gambar 7.
a) Kotak ujung; sering disebut pula dos tanam biasanya digunakan sebagai tempat sambungan dan pemasangan saklelar atau stop kontak/kotak kontak,
b) Kontak tarik; digunakan pada pemasangan pipa lurus memanjang (setiap 20 m) yang fungsinya untuk memudahkan penarikan hantaran ataupun tempat penyambungan,
c) Kotak sudut; sama seperti kotak tarik, hanya penempatannya berbeda yaitu dipasang pada sudut-sudut ruang,
d) Kotak garpu; dipakai untuk percabangan sejajar,
e) Kotak T atas; pemasangannnya disesuaikan dengan penempatannya,
f) Kotak T kiri; pemasangannnya disesuaikan dengan penempatannya,
g) Kotak T kanan; pemasangannnya disesuaikan dengan penempatannya,
h) Kotak T terbalik; pemasangannnya disesuaikan dengan penempatannya,
i) Kotak silang; disebut juga cross dos (x dos) untuk empat percabangan,
j) Kotak cabang lima digunakan untuk lima percabangan dengan empat cabang sejajar.
Gambar 7. Macam-macam kotak sambung
9) Sakelar
Fungsi sakelar adalah untuk menghubungkan atau memutuskan arus listrik dari sumber ke pemakai/beban. Sakelar terdiri dari banyak jenis tergantung dari cara pemasangan, sistem kerja, dan bentuknya. Berdasarkan sisten kerjanya, sakelar dibagi menjadi tujuh.
a) Sakelar tunggal
Fungsi sakelat tunggal adalah untuk menyalakan dan mematikan lampu. Pada sakelar ini terdapat dua titik kontak yang menghubungkan hantaran fasa dengan lampu atau alat yang lain.
a) Kotak ujung; sering disebut pula dos tanam biasanya digunakan sebagai tempat sambungan dan pemasangan saklelar atau stop kontak/kotak kontak,
b) Kontak tarik; digunakan pada pemasangan pipa lurus memanjang (setiap 20 m) yang fungsinya untuk memudahkan penarikan hantaran ataupun tempat penyambungan,
c) Kotak sudut; sama seperti kotak tarik, hanya penempatannya berbeda yaitu dipasang pada sudut-sudut ruang,
d) Kotak garpu; dipakai untuk percabangan sejajar,
e) Kotak T atas; pemasangannnya disesuaikan dengan penempatannya,
f) Kotak T kiri; pemasangannnya disesuaikan dengan penempatannya,
g) Kotak T kanan; pemasangannnya disesuaikan dengan penempatannya,
h) Kotak T terbalik; pemasangannnya disesuaikan dengan penempatannya,
i) Kotak silang; disebut juga cross dos (x dos) untuk empat percabangan,
j) Kotak cabang lima digunakan untuk lima percabangan dengan empat cabang sejajar.
Gambar 7. Macam-macam kotak sambung9) Sakelar
Fungsi sakelar adalah untuk menghubungkan atau memutuskan arus listrik dari sumber ke pemakai/beban. Sakelar terdiri dari banyak jenis tergantung dari cara pemasangan, sistem kerja, dan bentuknya. Berdasarkan sisten kerjanya, sakelar dibagi menjadi tujuh.
a) Sakelar tunggal
Fungsi sakelat tunggal adalah untuk menyalakan dan mematikan lampu. Pada sakelar ini terdapat dua titik kontak yang menghubungkan hantaran fasa dengan lampu atau alat yang lain.

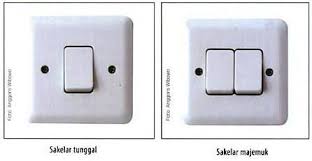

Gambar 8. Bentuk Sakelar
b) Sakelar kutub ganda (majemuk )
Titik hubung dwi kutub ada empat, biasanya digunakan untuk memutus atau menghubungkan hantaran fasa dan nol secara bersama-sama. Sakelar ini biasanya digunakan pada boks sekering satu fasa.
b) Sakelar kutub ganda (majemuk )
Titik hubung dwi kutub ada empat, biasanya digunakan untuk memutus atau menghubungkan hantaran fasa dan nol secara bersama-sama. Sakelar ini biasanya digunakan pada boks sekering satu fasa.
c) Sakelar kutub tiga (tri kutub)
Sakelar mempunyai enam titik hubung untuk menghubungkan atau memutuskan hantara fasa (R, S, dan T) secara bersama-sama pada sumber listrik 3 fasa.
Sakelar mempunyai enam titik hubung untuk menghubungkan atau memutuskan hantara fasa (R, S, dan T) secara bersama-sama pada sumber listrik 3 fasa.
d) Sakelar kelompok
Kegunaan sakelar kelompok adalah untuk menghubungkan atau memutuskan dua lampu atau dua golongan lampu secara bergantian, tetapi kedua golongan tidak dapat menyala bersamaan. Umumnya sakelar ini dipakai sebagai penghubung yang hemat pada kamarkamar
hotel, asrama, dan tempat-tempat yang memerlukan.
Kegunaan sakelar kelompok adalah untuk menghubungkan atau memutuskan dua lampu atau dua golongan lampu secara bergantian, tetapi kedua golongan tidak dapat menyala bersamaan. Umumnya sakelar ini dipakai sebagai penghubung yang hemat pada kamarkamar
hotel, asrama, dan tempat-tempat yang memerlukan.
e) Sakelar seri
Sakelar seri adalah sebuah sakelar yang dapat menghubungkan dan memutuskan dua lampu, atau dua golongan lampu baik secara bergantian maupun bersama-sama. Sakelar seri sering disebut pula
sakelar deret.
Sakelar seri adalah sebuah sakelar yang dapat menghubungkan dan memutuskan dua lampu, atau dua golongan lampu baik secara bergantian maupun bersama-sama. Sakelar seri sering disebut pula
sakelar deret.
f) Sakelar tukar
Sakelar tukar sering disebut dengan sakelar hotel karena banyak dipakai dipakai di hotel-hotel untuk menyalakan dan memadamkan dua lampu atau dua golongan lampu secara bergantian. Selain itu, sakelar dapat pula digunakan untuk menyalakan dan memadamkan
satu lampu atau satu golongan lampu dari dua tempat dengan menggunakan dua sakelar tukar.
g) Sakelar silang
Untuk melayai satu lampu atau satu golongan lampu agar dapat dinyalakan dan dimatikan lebih dari dua tempat dapat dilakukan dengan mengkombinasikan antara sakelar tunggal dan sakelar silang. Yang harus diingat, sakelar pertama dan terakhir adalah sakelar tukar sedangkan sakelar di antaranya adalah sakelar silang
Gambar 9. Macam-macamSsakelar, Lambang, Konstruksi, dan Pengawatannya
Berdasarkan cara pemasangannya, sakelar dibedakan atas dua jenis, yaitu sakelar yang dipasang di luar tembok dan sakelar yang dipasang di
dalam tembok. Pemasangan sakelar di luar tembok (out bow) dilengkapi denga roset
sebagai tempat dudukan. Pemasangan sakelar di dalam tembok (inbow) memerlukan mangkuk
sakelar (dos tanam) baik yang terbuat dari plat besi maupun plastik (PVC), sebagai dudukan sakelar. Berdasarkan cara bekerjanya, sakelar dapat diklasifikasikan menjadi:
Sakelar tukar sering disebut dengan sakelar hotel karena banyak dipakai dipakai di hotel-hotel untuk menyalakan dan memadamkan dua lampu atau dua golongan lampu secara bergantian. Selain itu, sakelar dapat pula digunakan untuk menyalakan dan memadamkan
satu lampu atau satu golongan lampu dari dua tempat dengan menggunakan dua sakelar tukar.
g) Sakelar silang
Untuk melayai satu lampu atau satu golongan lampu agar dapat dinyalakan dan dimatikan lebih dari dua tempat dapat dilakukan dengan mengkombinasikan antara sakelar tunggal dan sakelar silang. Yang harus diingat, sakelar pertama dan terakhir adalah sakelar tukar sedangkan sakelar di antaranya adalah sakelar silang
Gambar 9. Macam-macamSsakelar, Lambang, Konstruksi, dan PengawatannyaBerdasarkan cara pemasangannya, sakelar dibedakan atas dua jenis, yaitu sakelar yang dipasang di luar tembok dan sakelar yang dipasang di
dalam tembok. Pemasangan sakelar di luar tembok (out bow) dilengkapi denga roset
sebagai tempat dudukan. Pemasangan sakelar di dalam tembok (inbow) memerlukan mangkuk
sakelar (dos tanam) baik yang terbuat dari plat besi maupun plastik (PVC), sebagai dudukan sakelar. Berdasarkan cara bekerjanya, sakelar dapat diklasifikasikan menjadi:
a) Sakelar tarik; biasanya terdapat pada fitting lampu dan untuk mengoperasikan
digunakan seutas tali.
b) Tombol tekan; bila ditekan maka kontak terhubung dan begitu dilepas maka
kontak akan terputus kembali. Tombol biasannya dipakai untuk bel listrik,
tetapi ada pula tombol yang dalam keadaan normal terhubung dan saat ditekan
terputus. Misalnya tombol yang terpasang pada pintu alnmari es untuk penyalaan
lampunya.
c) Sakelar jungkit; saat ini lebih banyak digunakan untuk menggantikan sakelar
putar karen pengoperasiannya mudah.
d) Sakelar putar, sudah jarang digunakan karena sudah ada penggantinya yaitu
sakelar jungkit. Pemakaiannya hanya pada tempat tertentu, misalnya: box
sekering.
10) Fitting
Fitting adalah suatu komponen listrik tempat menghubungkan lampu dengan kawat-kawat hantaran. Ada bermacam-meacam fitting, di antaranya fitting duduk, fitting gantung, fitting bayonet, dan fitting kombinasi stop kontak seperti tampak gambar 10. Fitting terbuat dari bahan isolasi, yaitu bakelit atau porselen. Digunakan dari cara pemasangannya, ada yang disebut fitting duduk dan fitting gantung
Gambar 10. Aneka Jenis Fitting
Fitting duduk dipasang pada dinding ataupun langit-langit. Bila pemasangannya tidak dapat dilakukan secara langsung, perlu dipasang roset, yaitu kayu maupun plastik sebagai tempat dudukannya. Pemasangan fitting gantung tergantung pada langit-langit dengan menggunakan kabel snoer atau penguat tali rami. Tali rami berfungsi sebagai penahan agar kabel tidak menanggung beban. Bila ditinjau dari konstruksinya, fitting dibagi menjadi dua jenis, yaitu fitting ulir dan fitting tusuk.
a) Fitting ulir; cara memasang lampu pada fitting dilakukan dengan memutar lampu pada fitting. Fitting semacam ini juga sering disebut Fitting Edison, yang tersedia dalam berbagai macam ukuran disesuaikan dengan lampunya.
b) Fitting tusuk; cara memasang lampunya dengan jalan menusukkan ke fitting. Fitting jenis ini terdapat dua macam, yaitu fitting yang kaki
kaki lampunya langsung dijepit atau disebut fitting bayonet dan jenis yang lain ialah fitting tusuk putar, yaitu fitting yang setelah kaki lampu ditusukkan kemudian diputar seperempat lingkaran atau disebut Fitting Goliath. Fitting jenis Bayonet dan Goliath biasannya hanya digunakan pada kendaraan, misal kapal laut, motor, dan mobil.
11) Kotak Pembagi Daya Listrik (PHB)/Distribusi Panel (DP)
Panel bagi di dalam instalasi listrik rumah/gedung merupakan peralatan yang berfungsi sebagai tempat membagi dan menyalurkan tenaga listrik ke beban yang memerlukan agar merata dan seimbang. Di dalam panel bagi terdapat komponen antara lain rel (busbar), sakelar utama, pengaman, pengaman, alat-alat ukur dan lampu indikator.
10) Fitting
Fitting adalah suatu komponen listrik tempat menghubungkan lampu dengan kawat-kawat hantaran. Ada bermacam-meacam fitting, di antaranya fitting duduk, fitting gantung, fitting bayonet, dan fitting kombinasi stop kontak seperti tampak gambar 10. Fitting terbuat dari bahan isolasi, yaitu bakelit atau porselen. Digunakan dari cara pemasangannya, ada yang disebut fitting duduk dan fitting gantung
Gambar 10. Aneka Jenis FittingFitting duduk dipasang pada dinding ataupun langit-langit. Bila pemasangannya tidak dapat dilakukan secara langsung, perlu dipasang roset, yaitu kayu maupun plastik sebagai tempat dudukannya. Pemasangan fitting gantung tergantung pada langit-langit dengan menggunakan kabel snoer atau penguat tali rami. Tali rami berfungsi sebagai penahan agar kabel tidak menanggung beban. Bila ditinjau dari konstruksinya, fitting dibagi menjadi dua jenis, yaitu fitting ulir dan fitting tusuk.
a) Fitting ulir; cara memasang lampu pada fitting dilakukan dengan memutar lampu pada fitting. Fitting semacam ini juga sering disebut Fitting Edison, yang tersedia dalam berbagai macam ukuran disesuaikan dengan lampunya.
b) Fitting tusuk; cara memasang lampunya dengan jalan menusukkan ke fitting. Fitting jenis ini terdapat dua macam, yaitu fitting yang kaki
kaki lampunya langsung dijepit atau disebut fitting bayonet dan jenis yang lain ialah fitting tusuk putar, yaitu fitting yang setelah kaki lampu ditusukkan kemudian diputar seperempat lingkaran atau disebut Fitting Goliath. Fitting jenis Bayonet dan Goliath biasannya hanya digunakan pada kendaraan, misal kapal laut, motor, dan mobil.
11) Kotak Pembagi Daya Listrik (PHB)/Distribusi Panel (DP)
Panel bagi di dalam instalasi listrik rumah/gedung merupakan peralatan yang berfungsi sebagai tempat membagi dan menyalurkan tenaga listrik ke beban yang memerlukan agar merata dan seimbang. Di dalam panel bagi terdapat komponen antara lain rel (busbar), sakelar utama, pengaman, pengaman, alat-alat ukur dan lampu indikator.
12) Rating Pengaman
Rating pengaman yang dipakai menurut PUIL harus sama dengan atau lebih besar dari arus nominal beban (I pengaman > I nominal). Pengaman yang digunakan dalam instalasi listrik adalah pemutus rangkaian (MCB) untuk pengaman tiap kelompok beban dan pemutus
rangkaian pusat (MCCB) untuk pengaman seluruh kelompok beban. Besarnya rating arus MCB maupun MCB diperhitungkan arus beban yang dipikul atau dipasang di dalam instalasi agar memenuhi syarat keamanan.
13) Perlengkapan Bantu
Untuk memasang peralatan-peralatan seperti dibahas diatas, diperlukan beberapa perlengkapan bantu seperti:
a) Klem (sengkang)
Klem digunakan untuk menahan pipa agar dapat dipasang pada dinding atau langit-langit. Klem dapat terbuat dari besi maupun bahan PVC. Ukurannya disesuaikan dengan ukuran pipa. Klem dipasang menggunakan sekrup atau paku dengan jarak antara satu dengan lainnya tidak lebih dari satu meter untuk pemasangan pipa lurus memanjang. Adapun jarak klem dengan kotak sambung, sakelar, stop kontak atau komponen lainnya maksimum 10 cm. Untuk meninggikan pemasangan pipa dipakai klem dengan pelana.
Rating pengaman yang dipakai menurut PUIL harus sama dengan atau lebih besar dari arus nominal beban (I pengaman > I nominal). Pengaman yang digunakan dalam instalasi listrik adalah pemutus rangkaian (MCB) untuk pengaman tiap kelompok beban dan pemutus
rangkaian pusat (MCCB) untuk pengaman seluruh kelompok beban. Besarnya rating arus MCB maupun MCB diperhitungkan arus beban yang dipikul atau dipasang di dalam instalasi agar memenuhi syarat keamanan.
13) Perlengkapan Bantu
Untuk memasang peralatan-peralatan seperti dibahas diatas, diperlukan beberapa perlengkapan bantu seperti:
a) Klem (sengkang)
Klem digunakan untuk menahan pipa agar dapat dipasang pada dinding atau langit-langit. Klem dapat terbuat dari besi maupun bahan PVC. Ukurannya disesuaikan dengan ukuran pipa. Klem dipasang menggunakan sekrup atau paku dengan jarak antara satu dengan lainnya tidak lebih dari satu meter untuk pemasangan pipa lurus memanjang. Adapun jarak klem dengan kotak sambung, sakelar, stop kontak atau komponen lainnya maksimum 10 cm. Untuk meninggikan pemasangan pipa dipakai klem dengan pelana.
b ) Isolasi
Digunakan untuk mengisolasi sambungan kabel agar tidak terhubung dengan kabel yang lain selain itu juga berfungsi untuk melindungi daya kerja penghantar listrik atau kabel
c) Lasdop
lasdop berguna untuk menutup sambungan kabel agar tersambung dengan kuat selain itu juga berfungsi sebagai isolasi kabel
Tags
Pengetahuan Listrik
